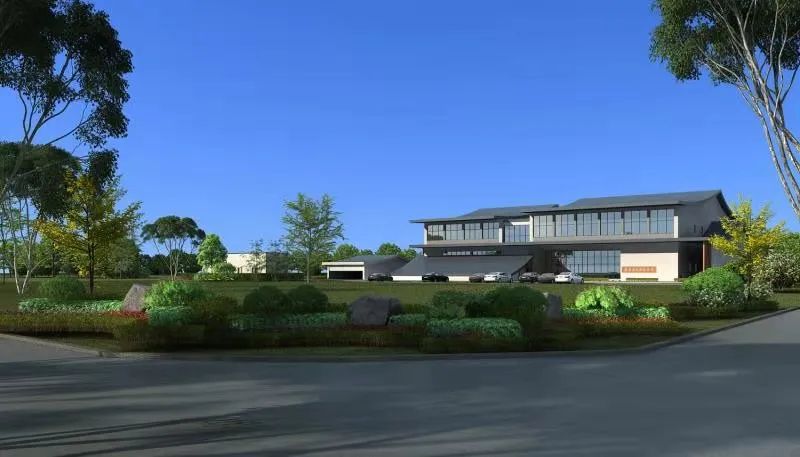

抗疫紀念館總建筑面積5338.51平方米，其中地上建筑面積為3852.29平方米，地下建筑面積1486.22平方米，建筑占地面積: 2815.58平方米，地下一層，地上兩層，標準層層高6米，房屋高度15.8米，上部結構類型為鋼框架，采用箱型鋼柱、H型鋼梁，樓承板采用HB1-90鋼筋桁架模板，屋面天溝采用1.2mm厚不銹鋼。

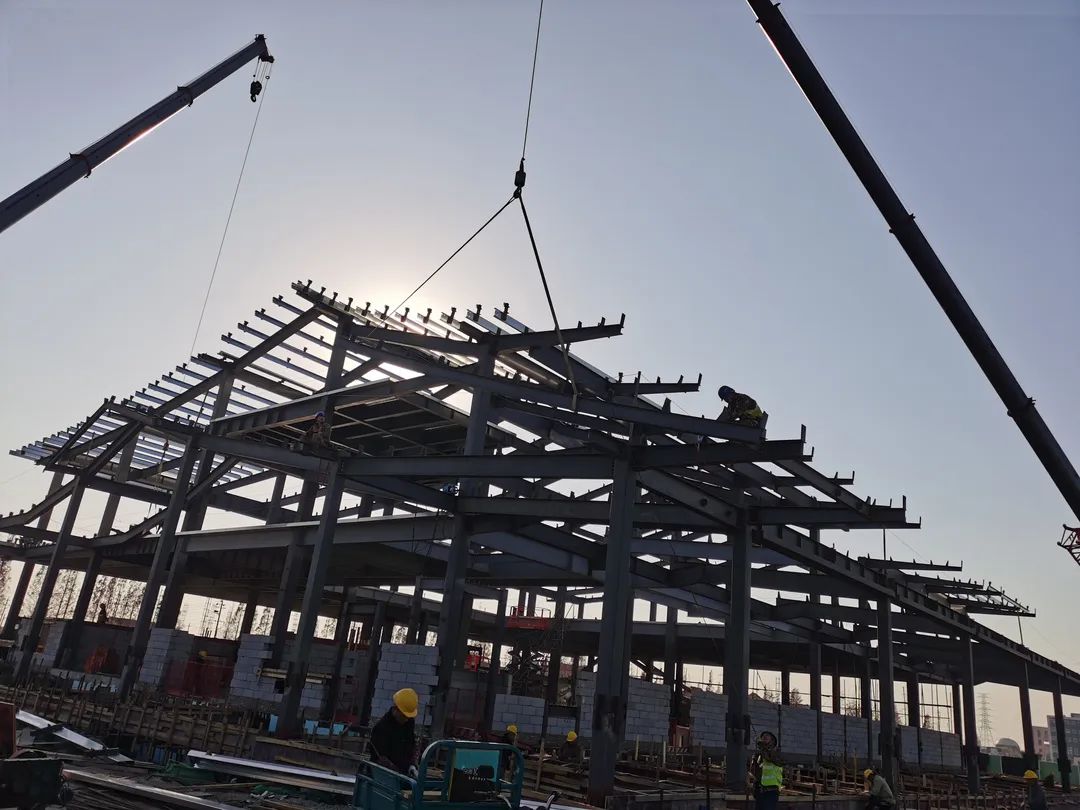

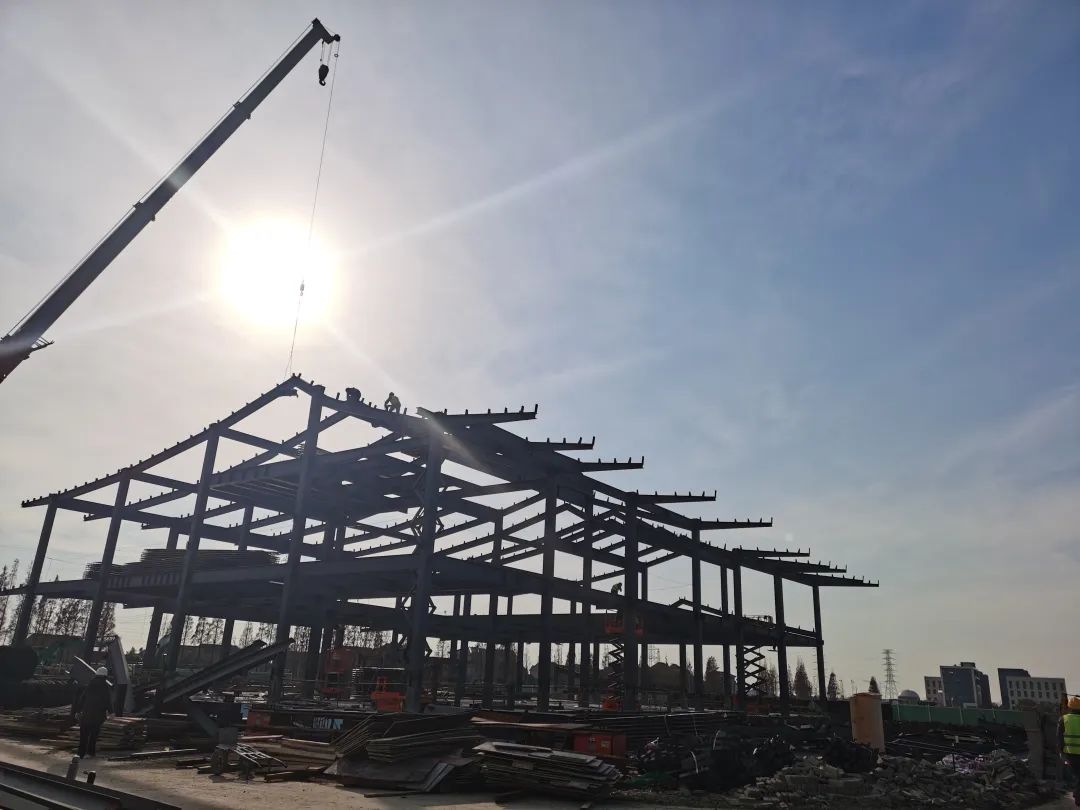

為了達到建筑外觀效果，屋面結構設計為雙坡弧形鋼結構，屋面最高處與最低處的高差達到4米，高低錯落有致，屋面一側的圓弧半徑為28.281米，另一側的圓弧半徑為89.12米，雙坡弧形屋頂鋼結構由折線鋼梁和曲鋼梁組成，為保證屋面鋼梁安裝后的整體圓度、軸線定位及弧線的平滑度，我們運用鋼結構三維深化設計軟件建模，進行準確的分解，精確屋面鋼梁的弧度，在深化設計、節點設計、加工詳圖、構件制作、現場拼裝、吊裝定位等全過程均按同一三維實體模型，確保各個階段精度達到設計要求。
